상수도 배관 확장 공사 HI-PV
기존에 사용하던 상수도는
배관 사이즈 50mm, 시간당 10톤 내외로 유입, 수압:7~8kgf/㎠
500톤 저수조에 용수를 보충하기엔 수압은 좋은데 유량이 부족.
상하수도사업소에 인입배관 확장공사를 요청하여 공사를 하게 되었다.
상수도란
물을 공급하기 위한 시스템으로, 식수나 생활용수, 산업용수 등을 공급하는 데 사용.
상수도 시스템은 물의 원천(지하수, 수원)에서 시작하여, 정수 처리 과정을 거쳐, 최종적으로 가정이나 산업체에 공급하는 배급망을 포함.
주요 구성 요소
수원: 물을 공급하는 원천으로, 지하수, 하천, 저수지 등이 포함.
정수 처리 시설: 수원에서 얻은 물을 정화하여 안전한 음용수로 만드는 시설.
배급망: 정수된 물을 전달하는 파이프라인과 관련 시설.
저수조: 물을 저장하여 필요할 때 공급할 수 있도록 하는 시설.
상수도 관련 최신 정보
국가상수도정보시스템: 상수도 관련 통계와 정책 자료를 제공하는 플랫폼. 상수도 통계와 자료를 확인.
2023 상수도 통계
2023년 상수도 통계가 발표되었으며, 농어촌과 도시 간의 상수도 보급률 격차가 줄어들고 있다는 내용. [환경부]
상수도 보급률
전국 상수도 보급률: 2019년 기준으로 전국 상수도 보급률은 99.3%에 달하며, 도농 간 격차 해소에 기여하고 있습니다. [환경부 자료]
농어촌 상수도 보급률: 농어촌 지역의 상수도 보급률이 상승 추세에 있으며, 정부의 정책적 지원 덕분입니다. [정책자료]
상수도 정책 및 현대화
지방상수도 현대화사업: 지방상수도의 현대화를 위한 다양한 정책과 지침이 마련되고 있으며, 상수도의 효율성을 높이는 데 기여. [한국상하수도협회]
물 재이용시설 운영 관리: 물 재이용시설의 운영 관리에 대한 지침이 개정되어, 물 자원의 효율적인 사용을 도모. [환경부]
상수도 관련 기관
한국상하수도협회: 상수도 및 하수도 관련 연구와 기술 기준을 제정하는 기관으로, 다양한 자료와 정보를 제공. [한국상하수도협회]
환경부: 상수도 정책과 관련된 주요 정보를 제공하며, 상수도 통계와 관련된 자료를 지속적 업데이트. [환경부]

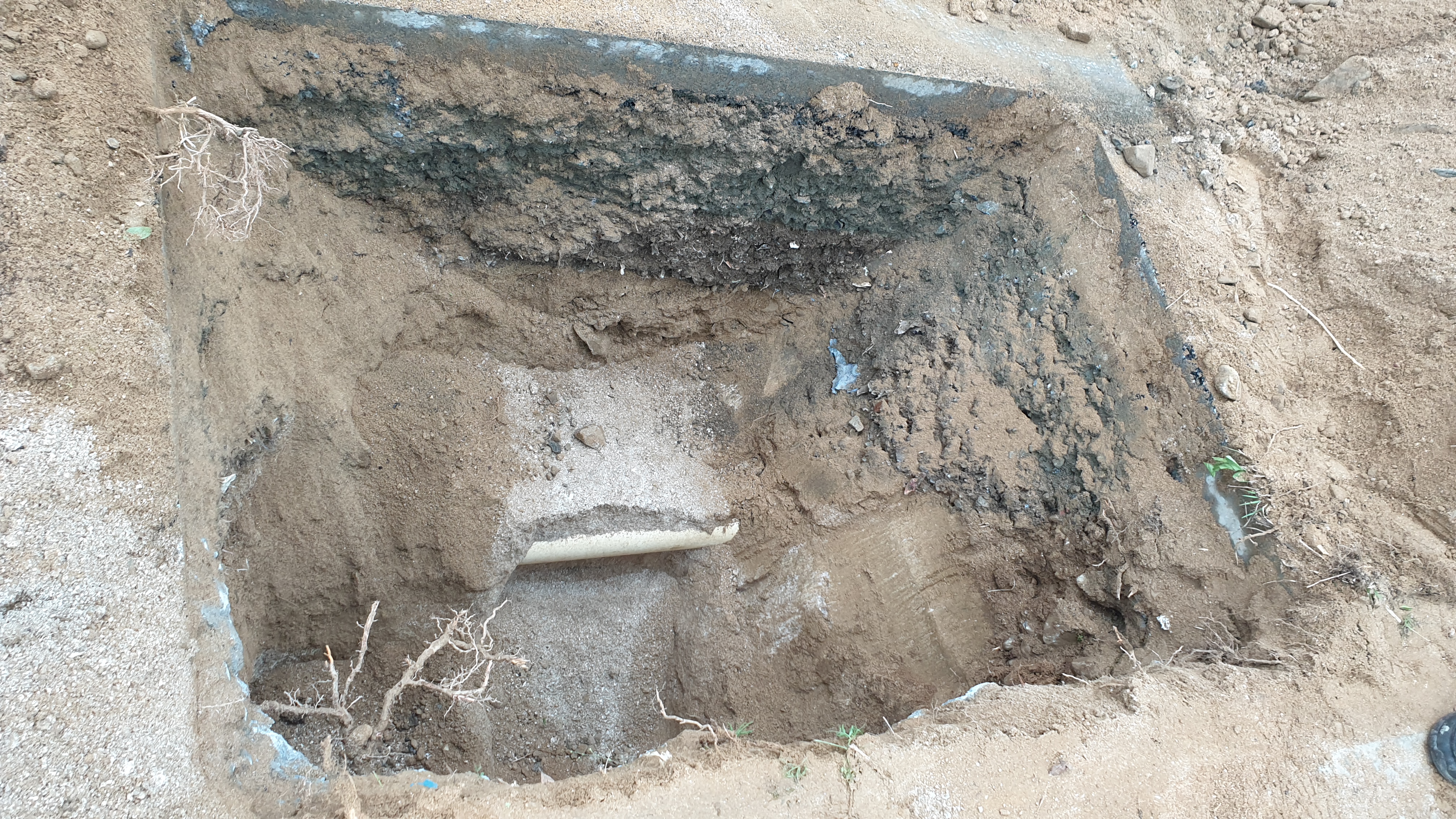

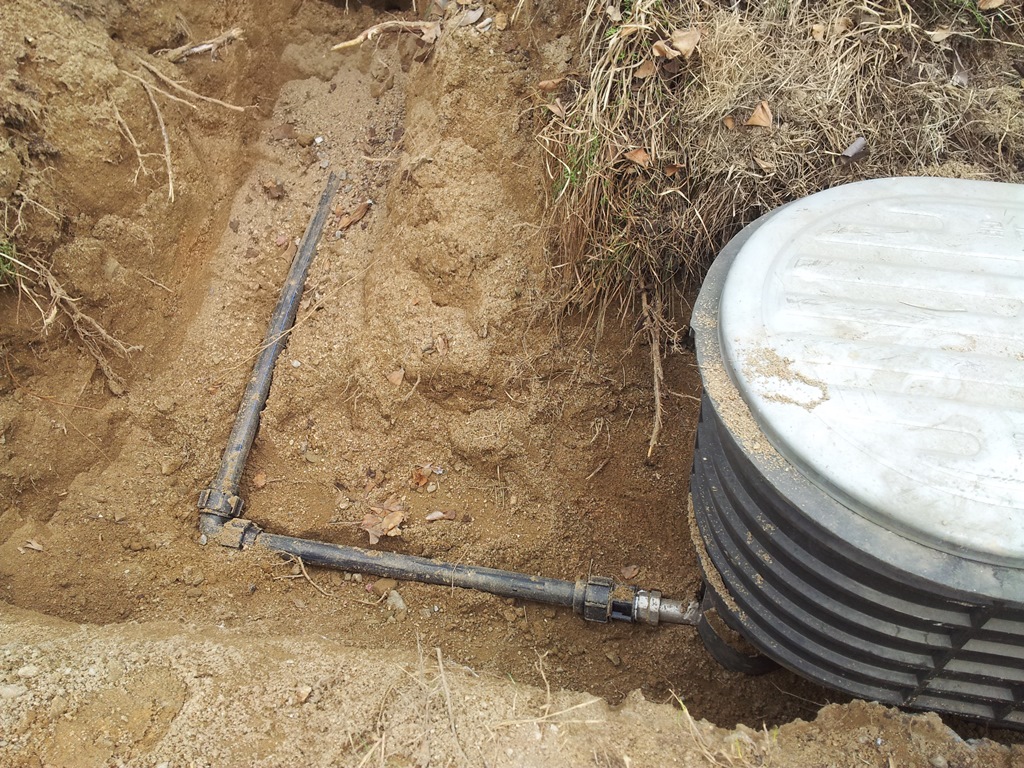

먼저 기존에 사용하던 50mm 배관 철거.
맨홀과 유량계 밸브류도 같이 철거.

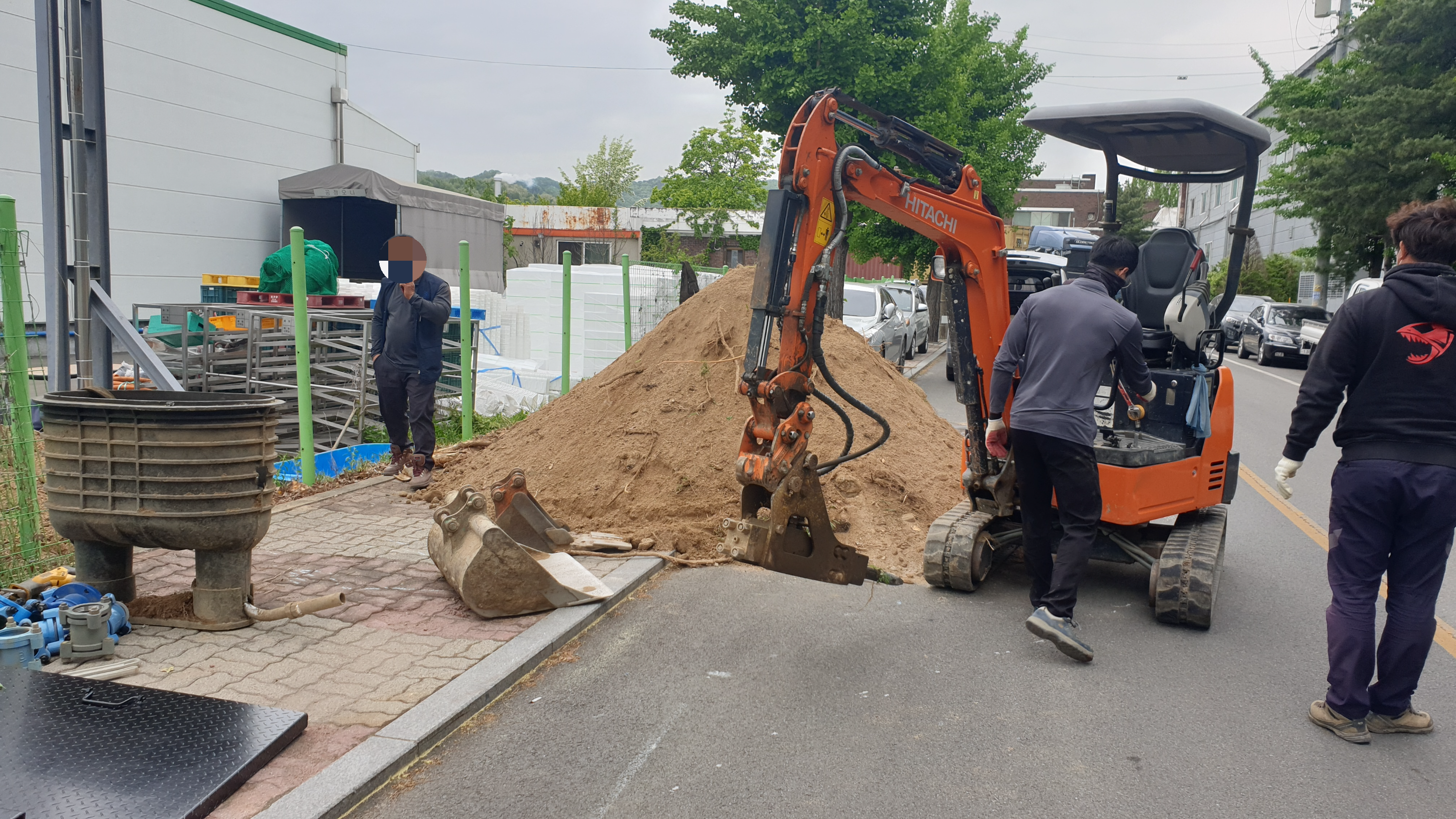

철거하려면 포크레인은 필수입니다.

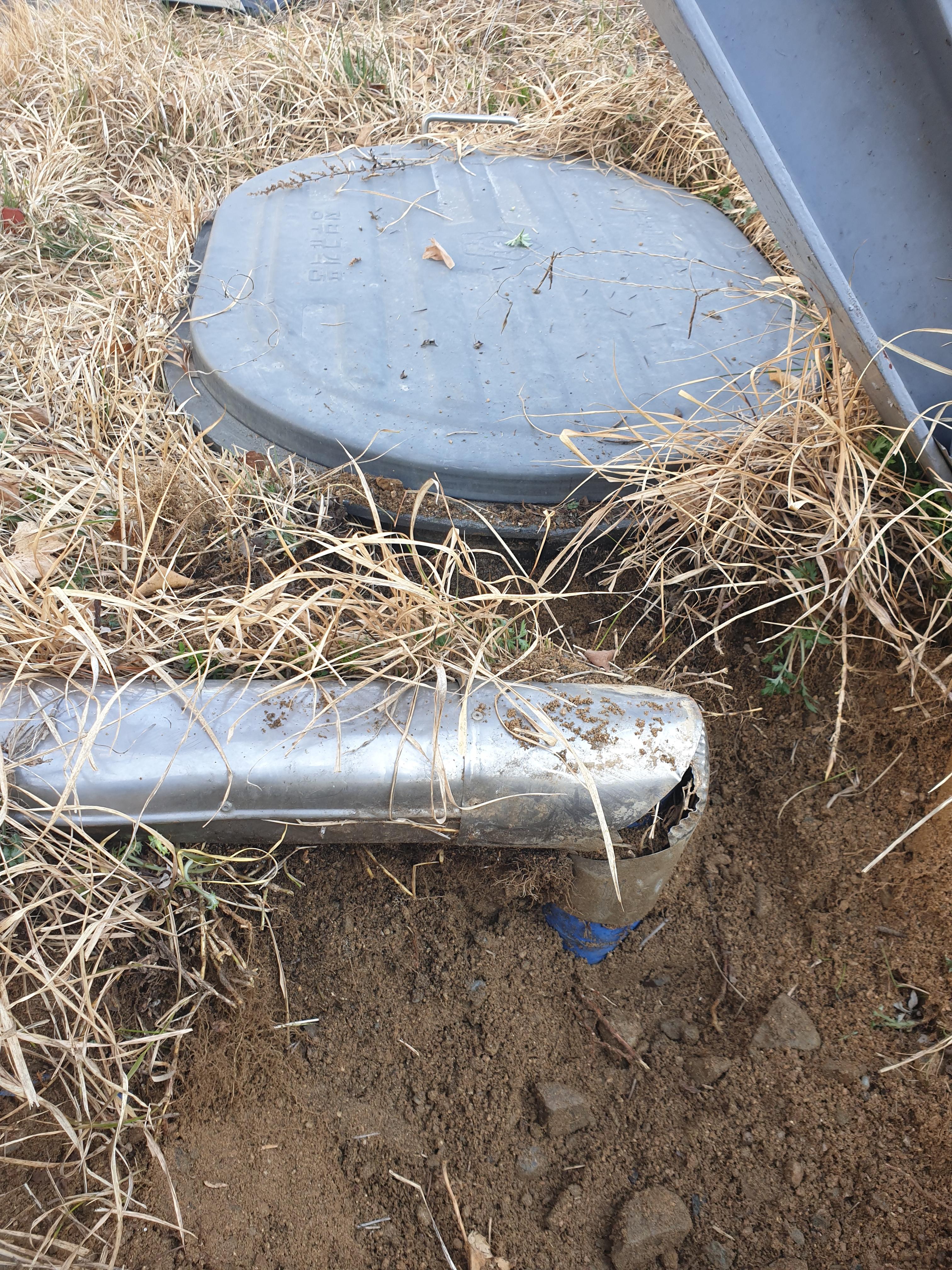

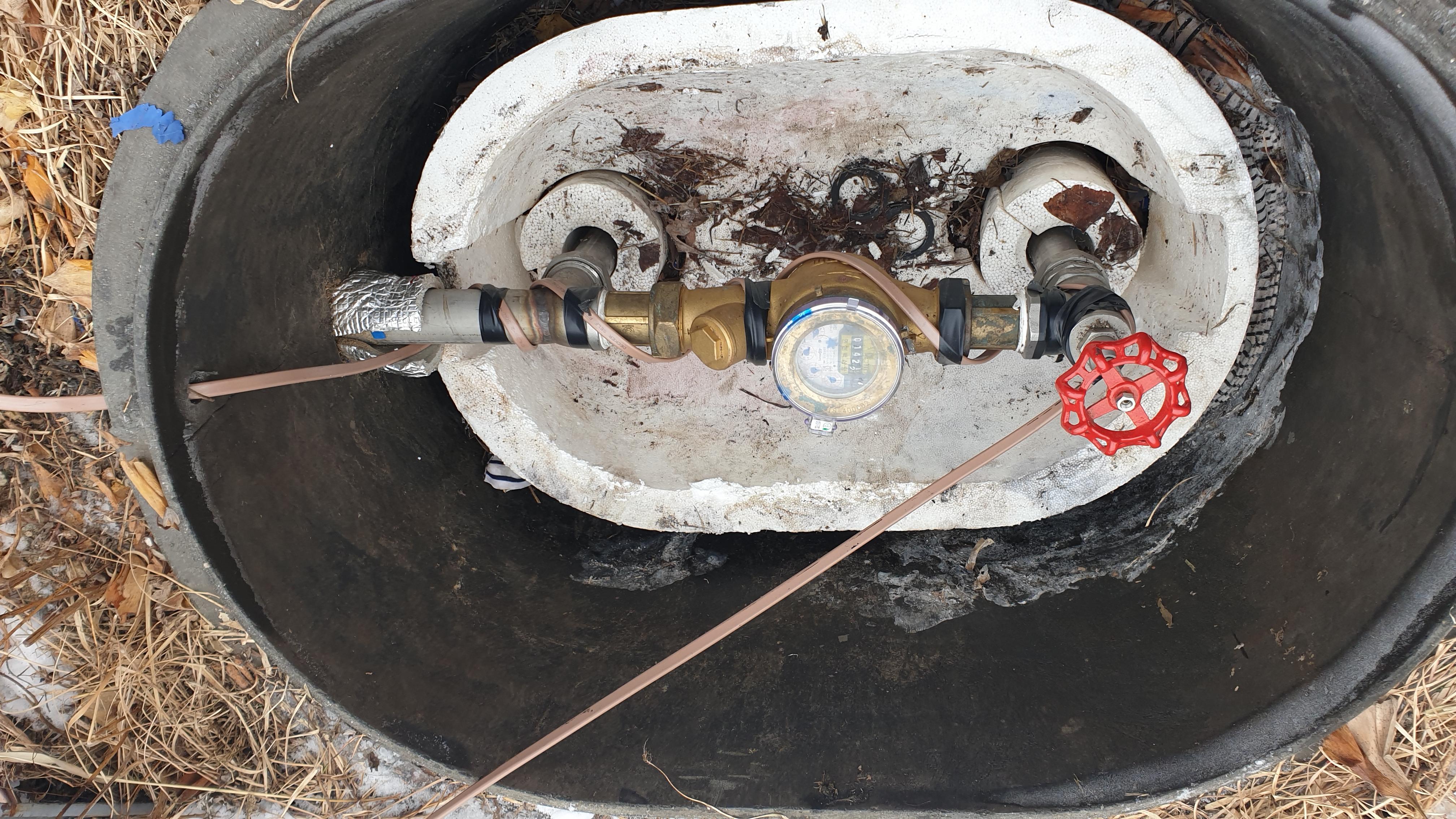

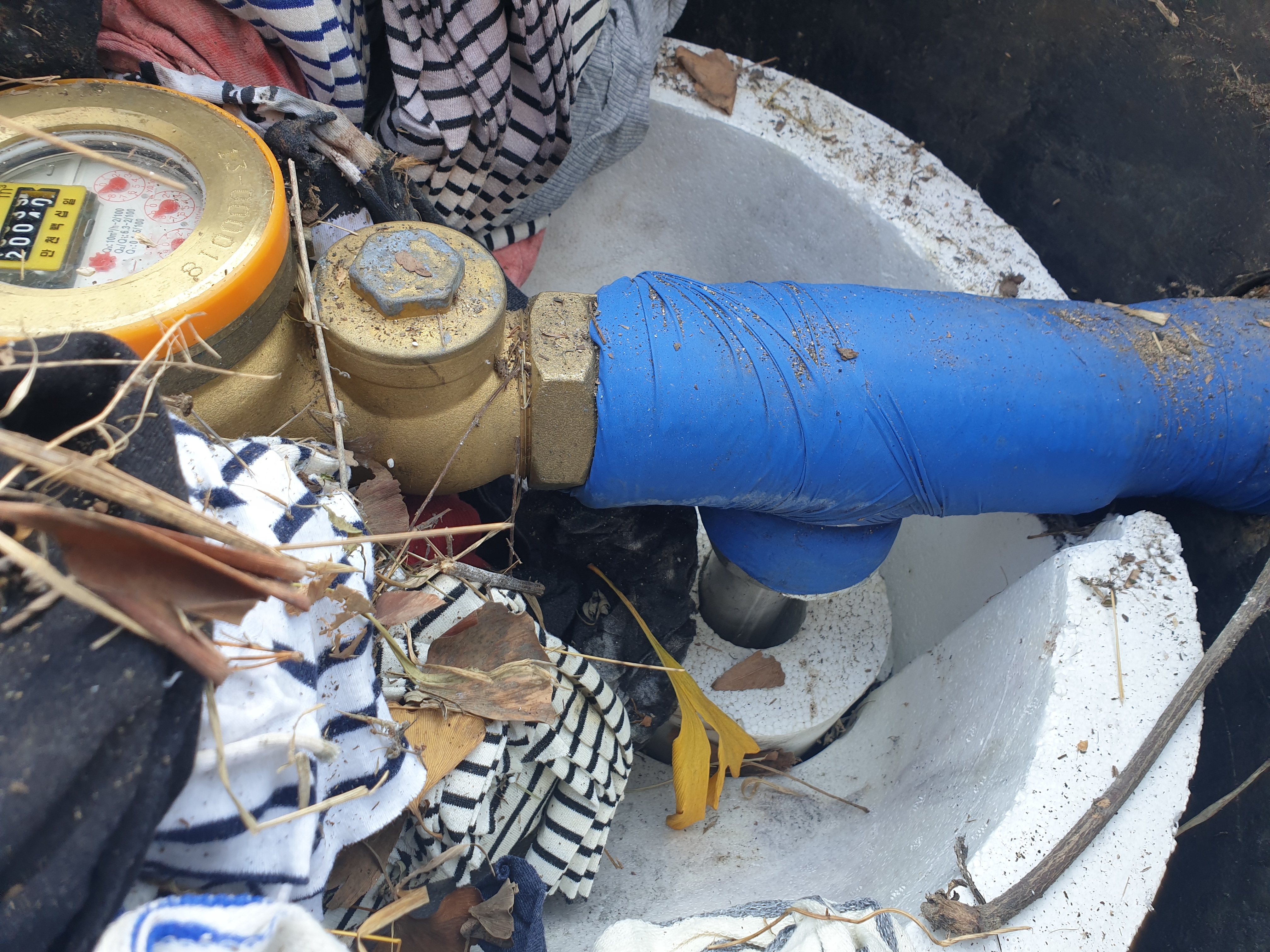

수도 계량기 동파 방지를 위해 열선과 보온재, 보루로 덮어놨던 것들도 같이 철거.
공사를 위해 휀스도 잠시 탈착 합니다.
미니포크레인 - 귀엽네요^^;

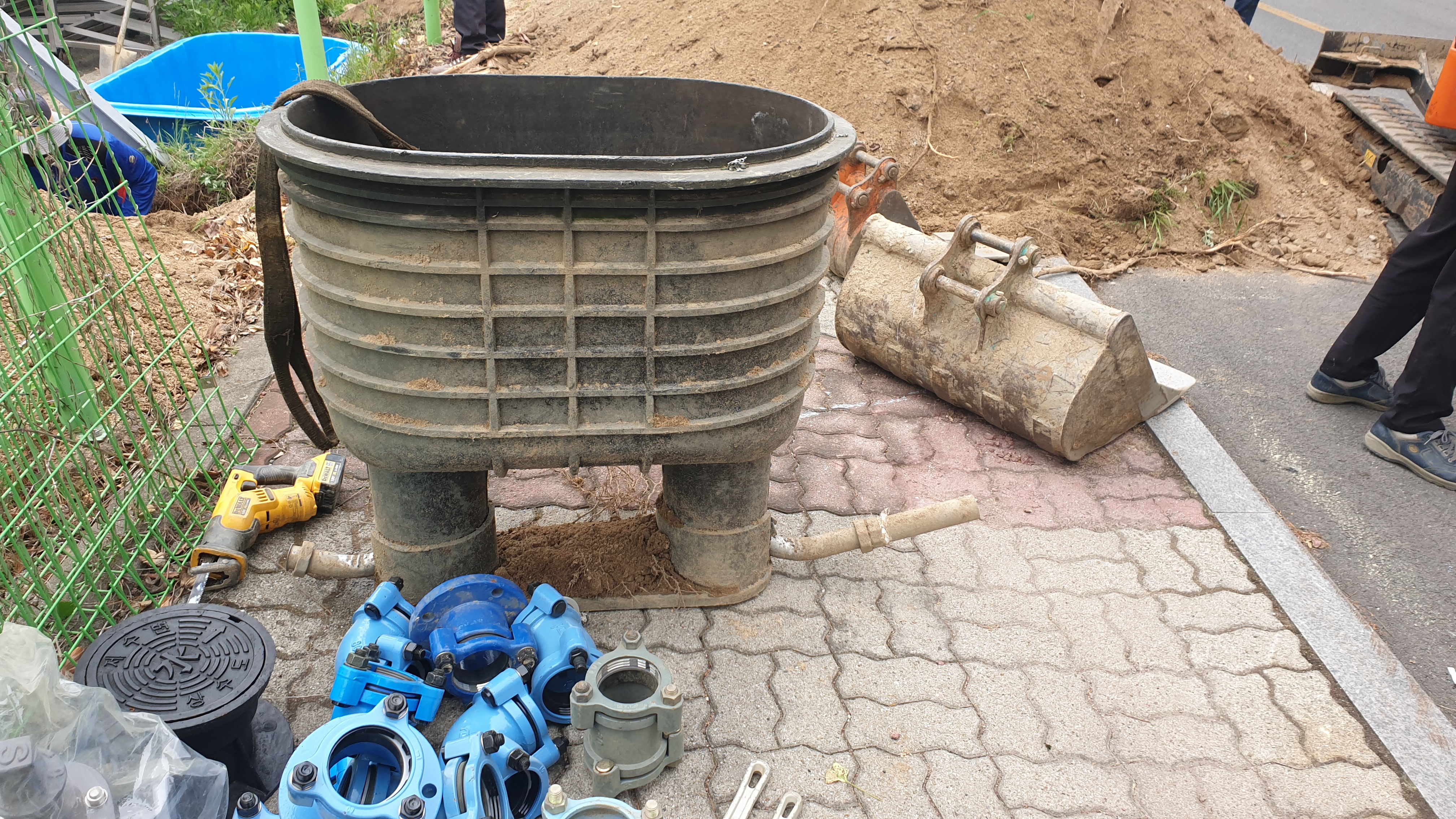

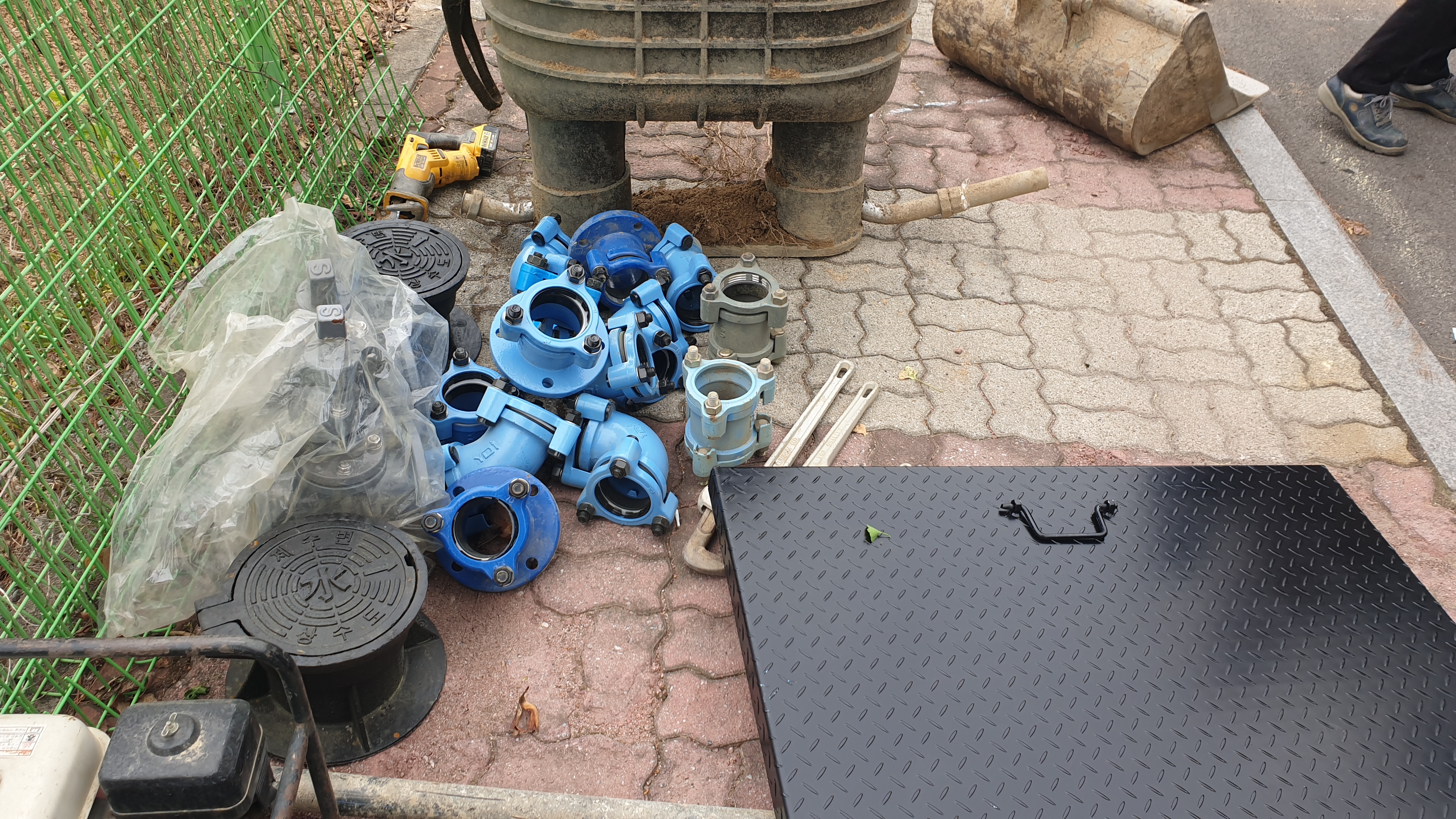

기존 맨홀 철거하고, 새로 연결할 HI-PV 부속과 배관, 제수변 밸브, 주물 뚜껑, 맨홀상판뚜껑, 수도 계량기 입고.
상수도 용어 정의
- 취수 (Water Intake): 물을 특정 장소에서 끌어오는 과정. 강, 호수, 지하수 등에서 물을 취수.
- 도수 (Water Conveyance): 취수된 물을 저장소나 정수장으로 운반하는 과정. 파이프라인이나 수로를 이용.
- 정수 (Water Purification): 취수된 물을 깨끗하게 정화하는 과정입니다. 물속의 불순물이나 유해 물질을 제거.
- 송수(Water Transmission): 정수된 물을 소비자에게 전달하는 과정. 물이 파이프를 통해 가정이나 산업체로 이동.
- 배수 (Drainage): 정수된 물을 소비자에게 전달하는 과정. 배관 시스템을 통해 이루어집니다.
- 급수 (Water Supply): 최종적으로 소비자에게 물을 공급하는 과정. 가정, 산업, 농업 등 다양한 용도로 사용.
상수도 시스템의 기능
- 취수: 수원에서 물을 끌어오는 단계로, 수원의 수량과 수질에 따라 취수 방법이 달라짐.
- 도수: 물을 이동시키는 과정으로, 펌프와 배관 시스템을 이용.
- 정수: 물의 안전성을 확보하기 위해 필수적인 과정으로, 다양한 정수 처리 기술이 사용.
- 송수: 정수된 물을 소비자에게 전달하는 단계로, 수압과 배관 설계가 중요함.
- 배수: 사용된 물을 안전하게 처리하기 위한 시스템으로, 하수 처리 시설과 연결.
- 급수: 최종적으로 소비자에게 물을 공급하는 단계로, 물의 품질과 공급 안정성이 중요함.

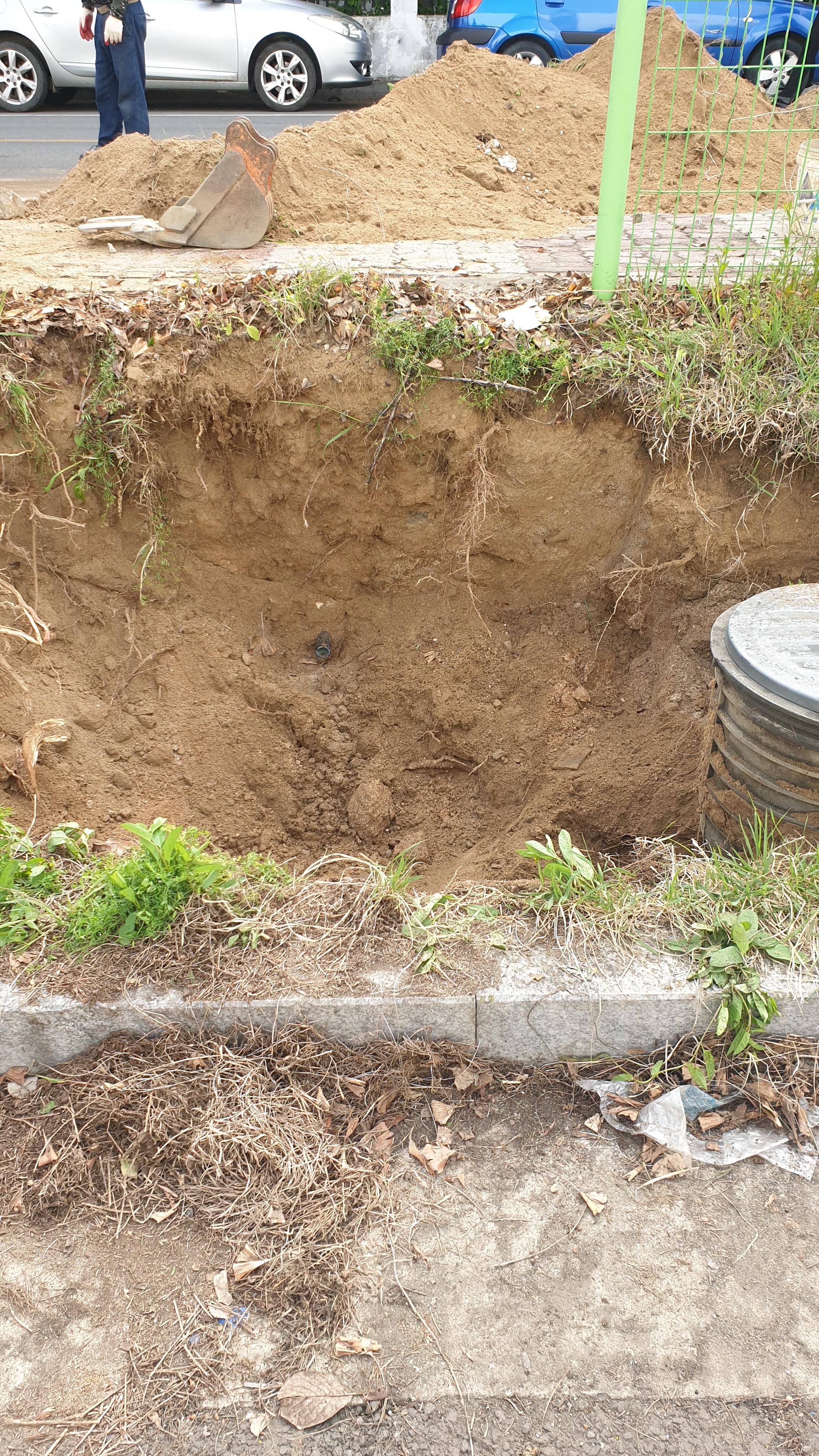

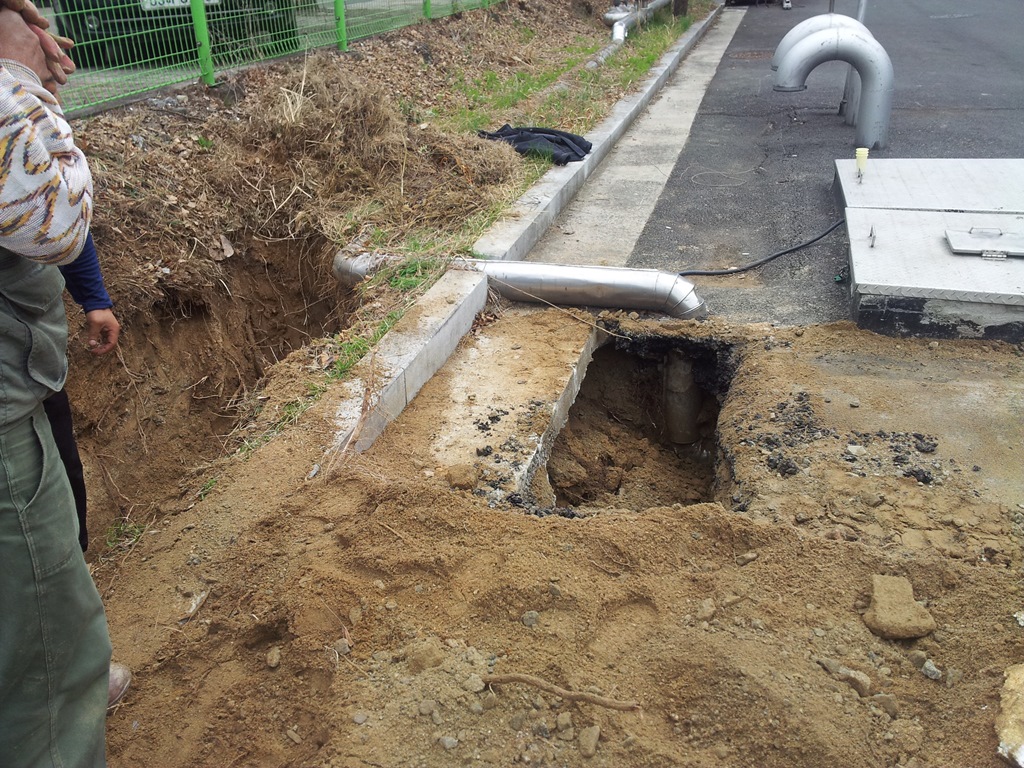

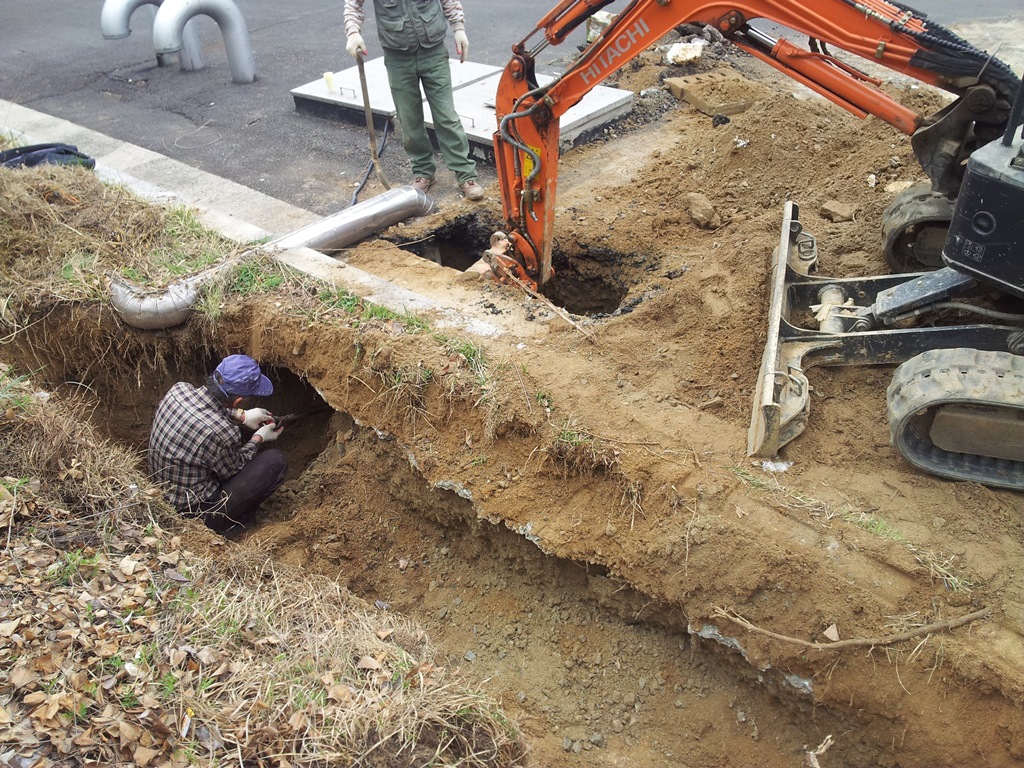

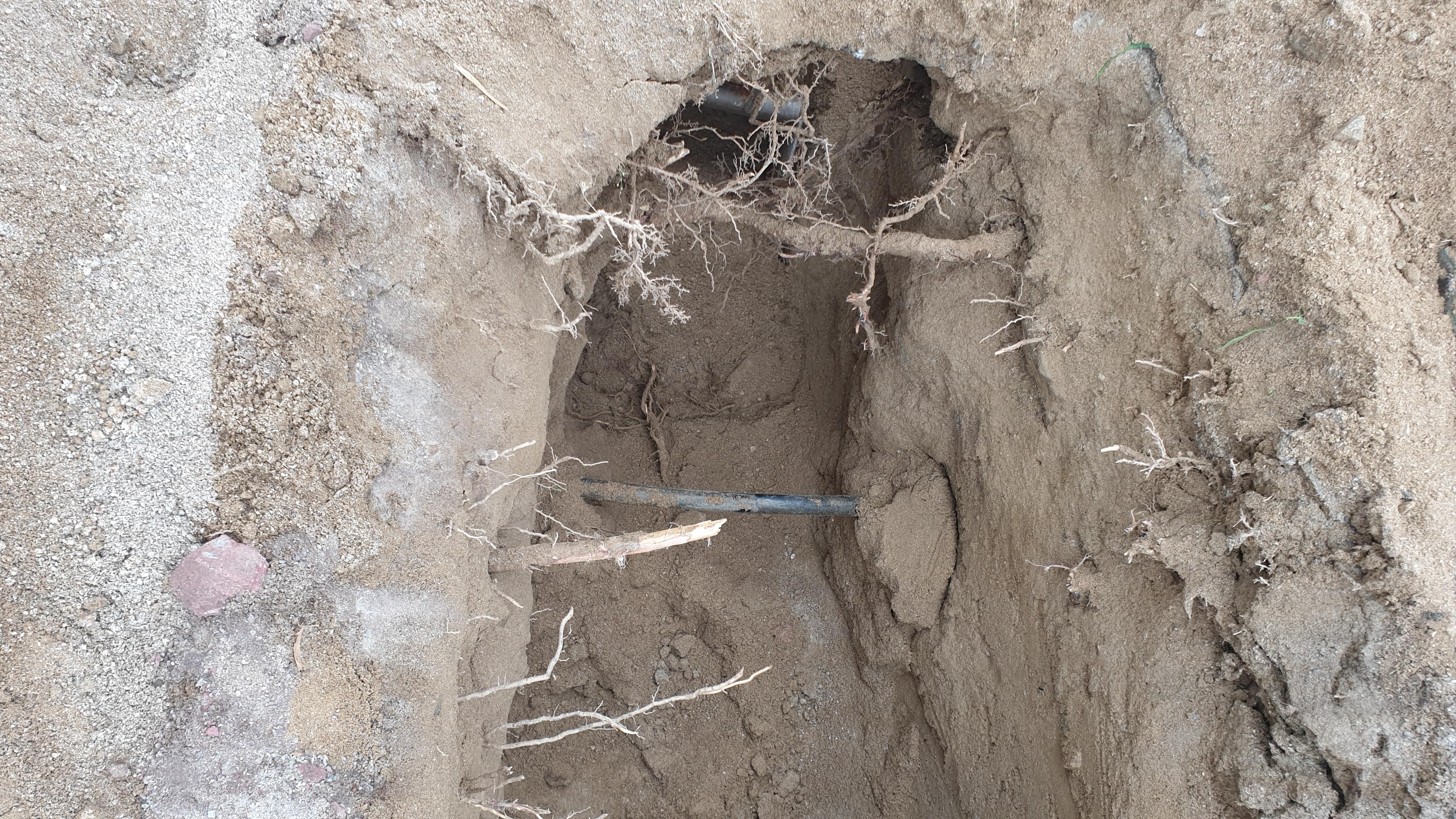

맨홀을 매설하기 위해 포크레인으로 파냅니다.

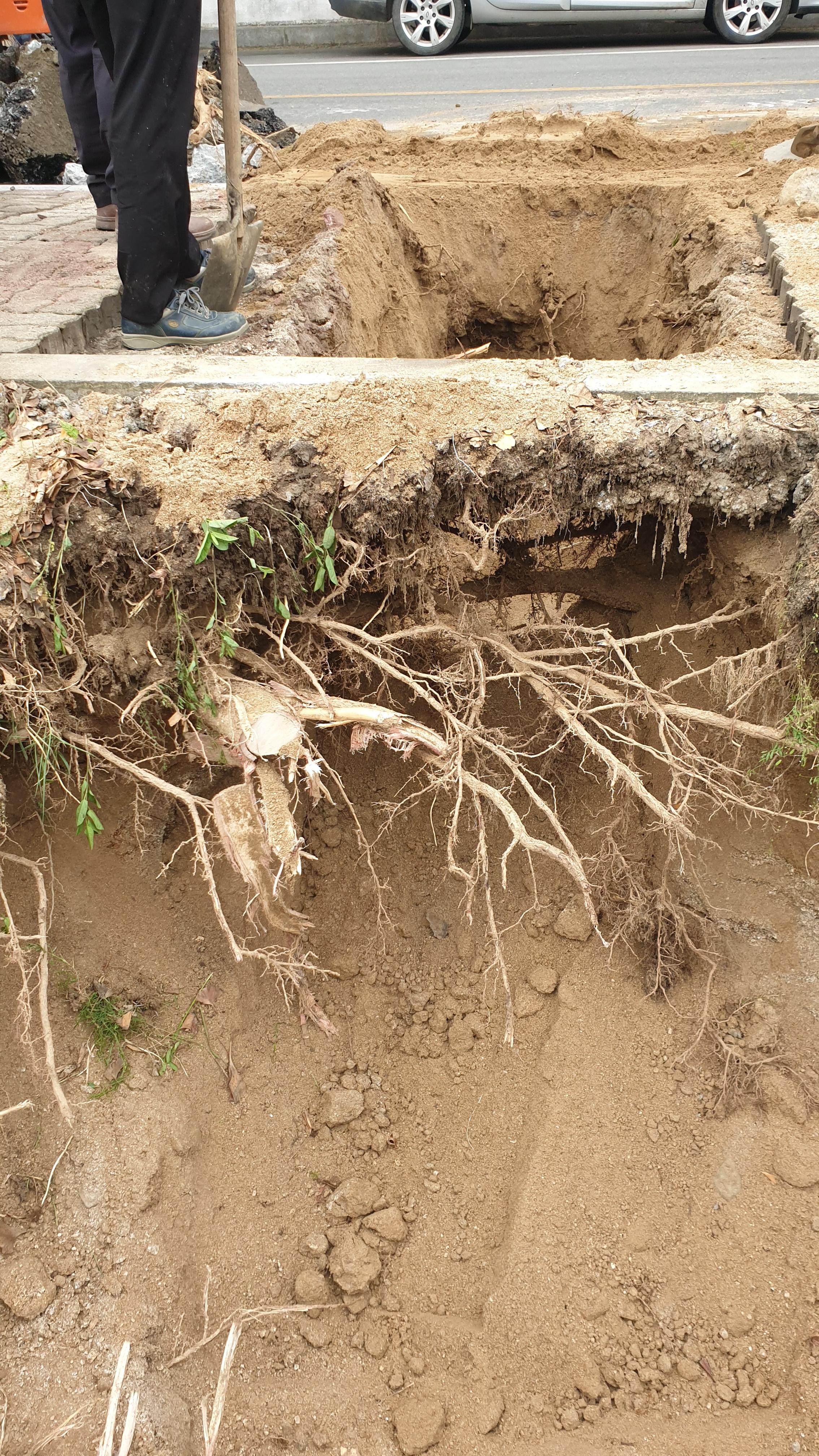

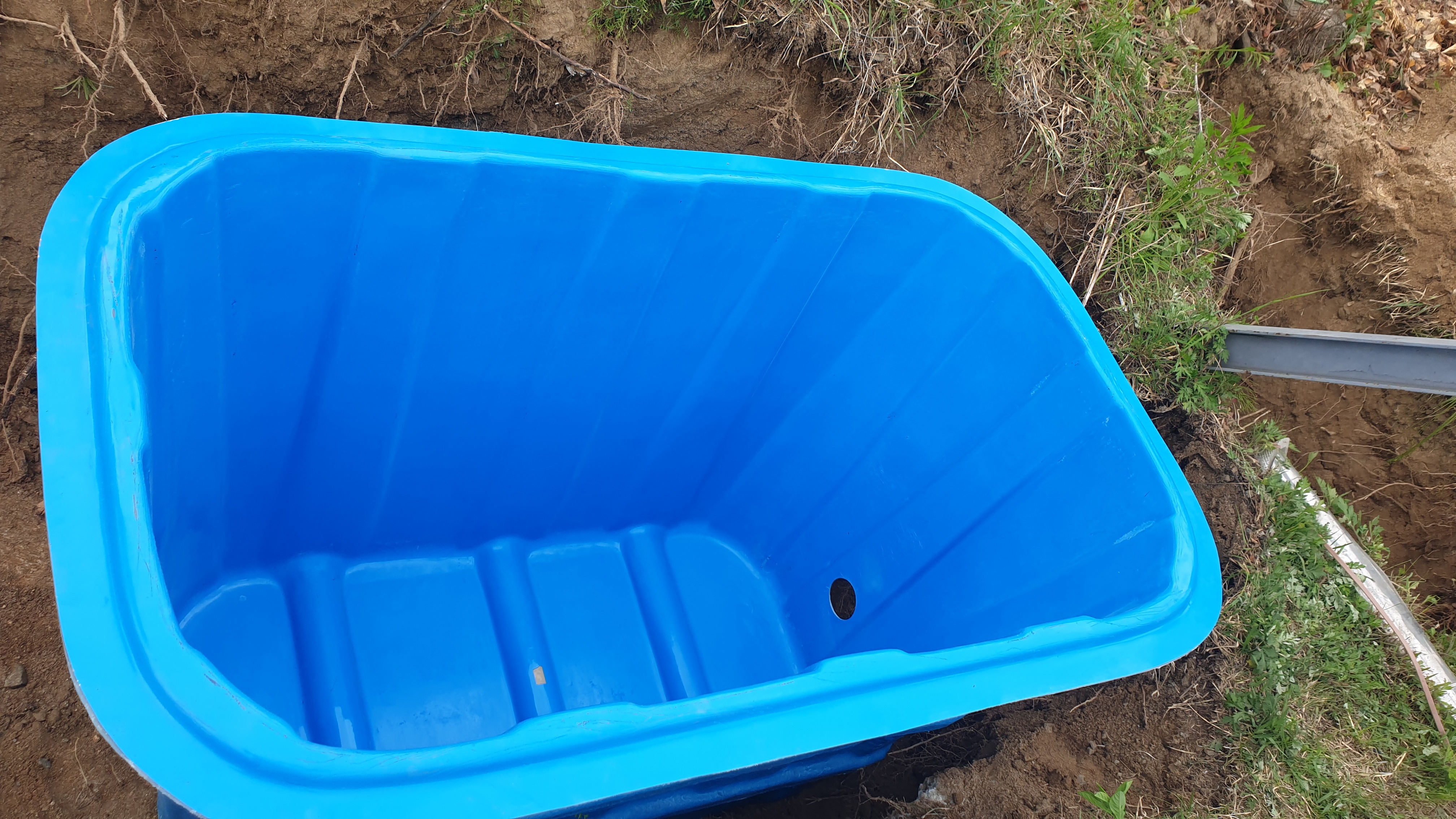

신규 맨홀의 크기가 깊고 넓어서 땅을 기존보다 깊게 파야합니다.

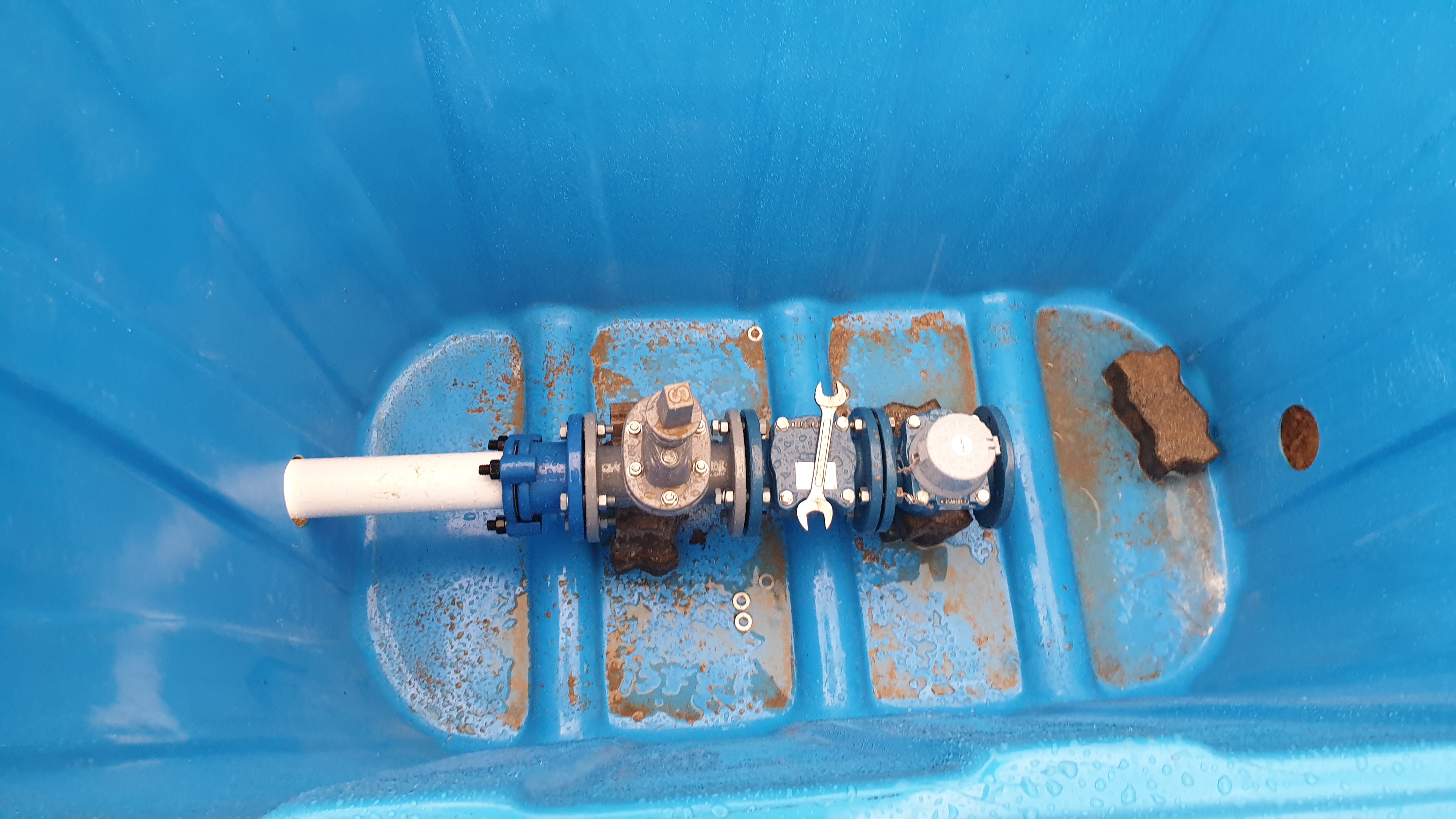

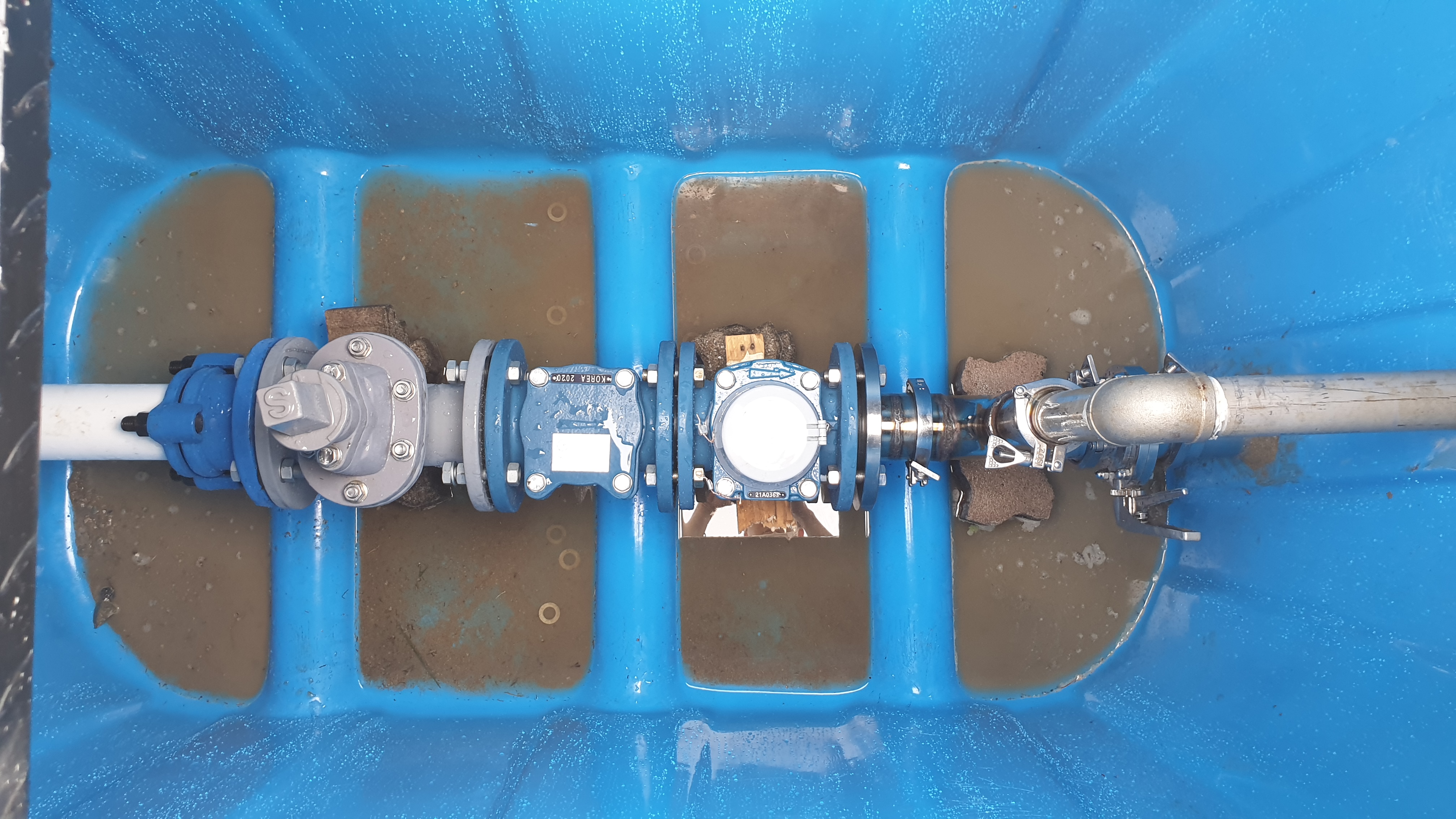

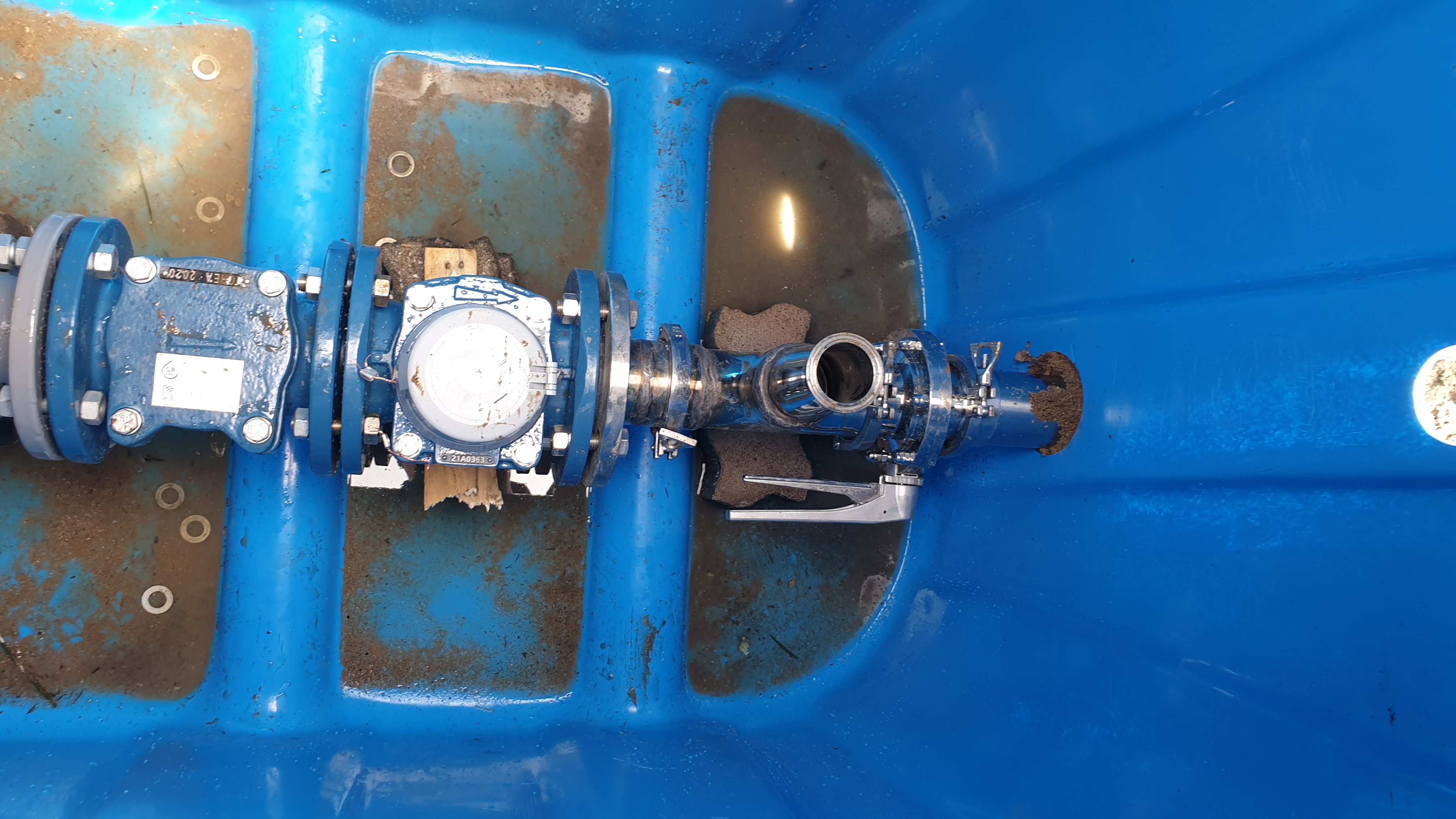

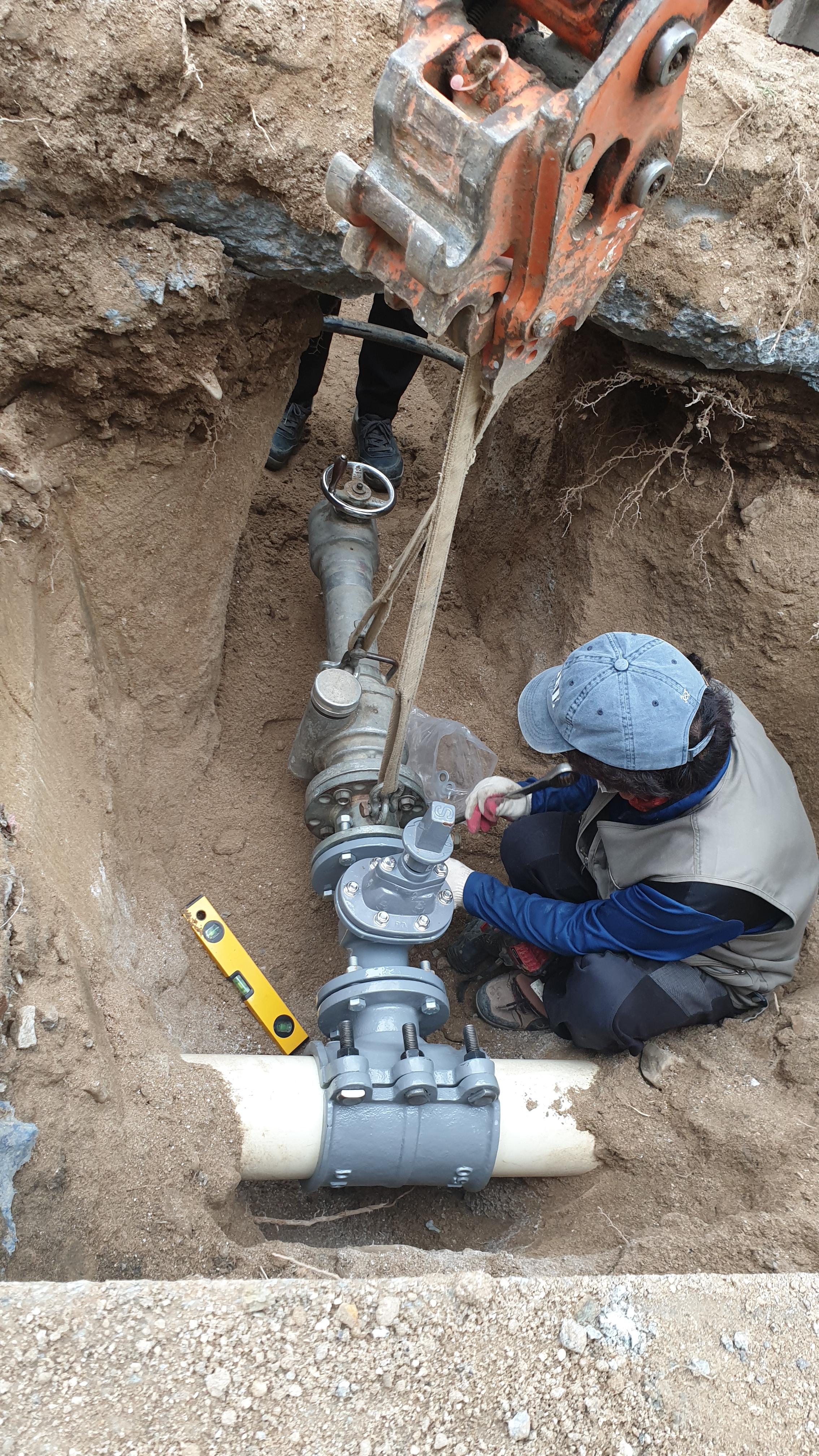

맨홀 안착하고, HI-PV 배관과 엘보, T자, 제수변밸브, 하나씩 조립진행.
누수가 발생하지 않도록 볼트, 너트 조립을 꼼꼼히 합니다.
수도계량기까지 상하수도사업소에서 공사 완료.
계량기 이후부터는 사업장소관이어서 해당사업장에서 공사를 진행해야 합니다.
HI-PV 수도관 VS 일반 수도관
HI-PV 수도관 특징
- 3중 벽 구조: 인장강화 중심층과 내충격 경질층으로 구성되어 있어, 외부 충격에 강함.
- 내구성: 반영구적인 수명을 가지고 있으며, 우수한 전기 절연성으로 전식을 차단.
- 경량성: 가벼워서 취급 및 배관이 용이함.
- 유연성: 뛰어난 유연성을 가지고 있어 지진과 같은 외부 압력에 잘 견딤. 8단계의 내진 성능.
- 부식 저항: 산, 알카리 및 부식에 대한 저항력이 뛰어남.
일반 수도관의 특징
- 기본적인 내구성: 일반 PVC 수도관은 기본적인 내구성을 제공하지만, HI-PV 수도관에 비해 충격 저항력이 떨어짐.
- 비용: 일반 PVC 수도관은 HI-PV 수도관보다 상대적으로 저렴함.
- 제한된 유연성: 일반 수도관은 HI-PV 수도관보다 유연성이 떨어져, 파손될 위험이 더 큼.
사용 용도
- HI-PV 수도관: 주로 산업용, 상수도 및 하수도 시스템에서 사용되며, 높은 내구성과 유연성이 요구되는 곳에 적합.
- 일반 수도관: 주로 가정용 및 저압의 물 공급 시스템에 사용.
결론
HI-PV 수도관은 일반 수도관에 비해 내구성, 유연성, 부식 저항성이 뛰어나며, 다양한 환경에서 사용될 수 있는 장점.
일반 수도관은 비용이 저렴하고 기본적인 용도로 적합.
따라서 사용 목적에 따라 적절한 수도관을 선택하는 것이 중요합니다.

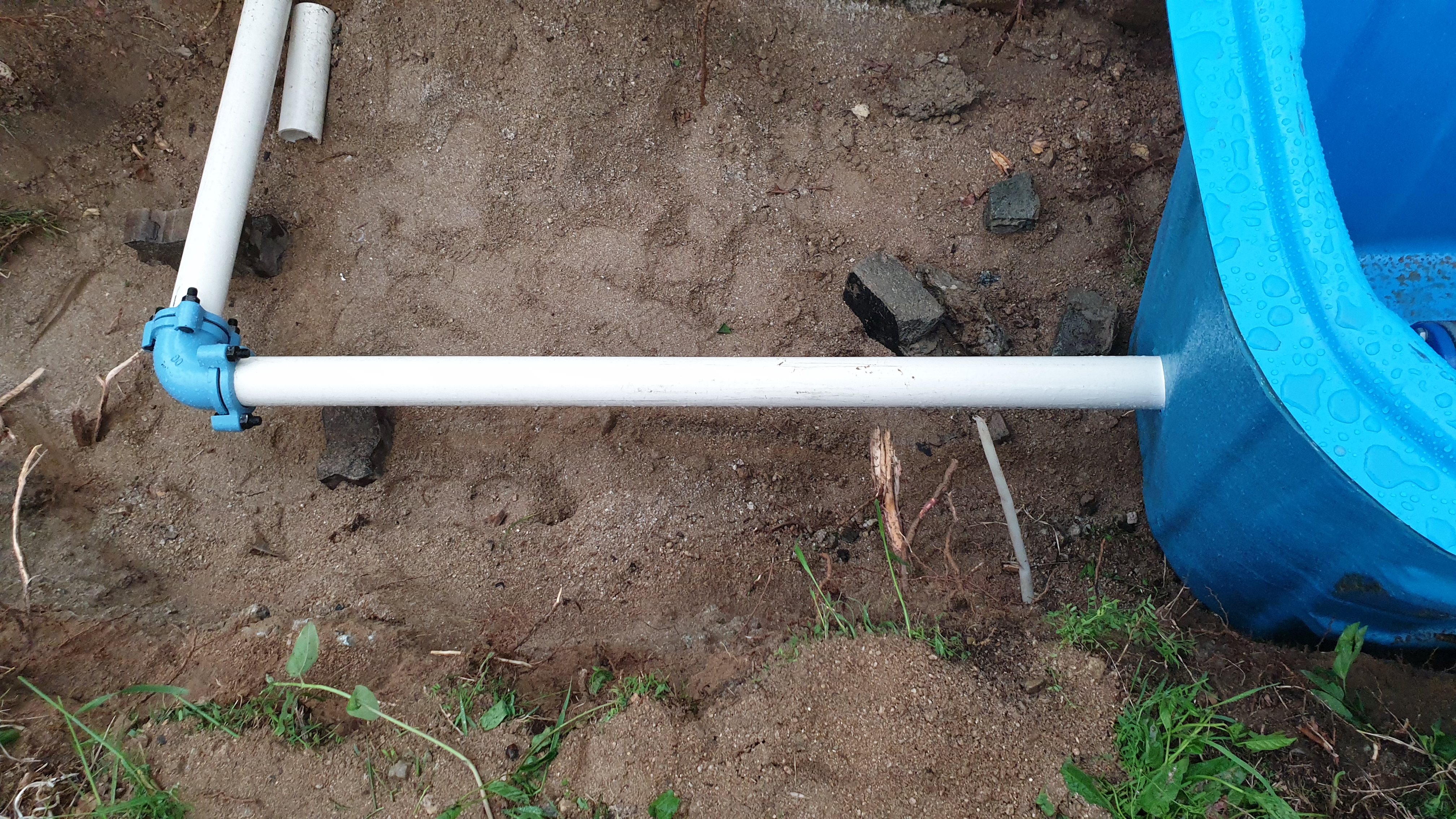

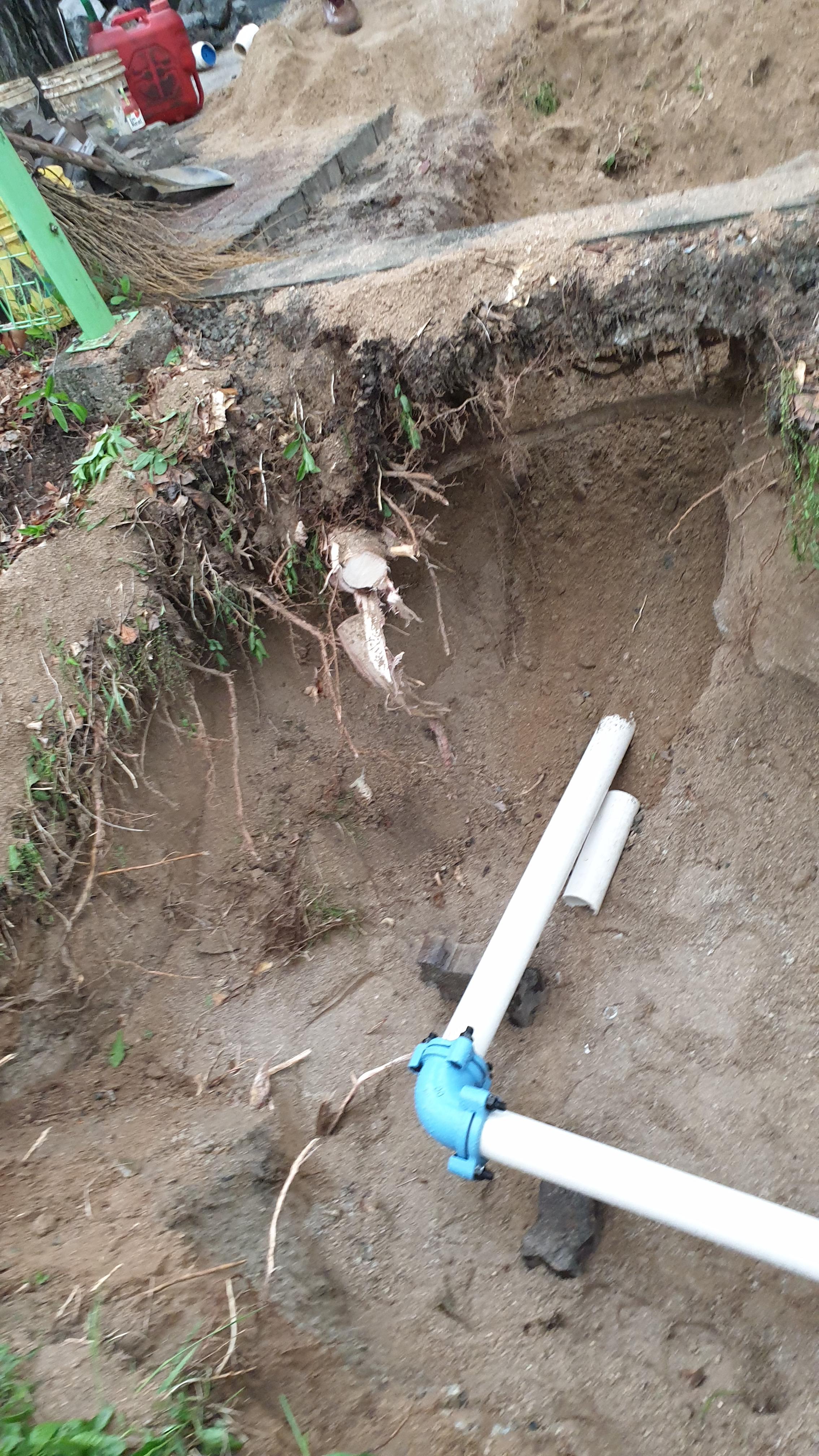

계량기 이후부터 저수조 인입부까지 배관열결.

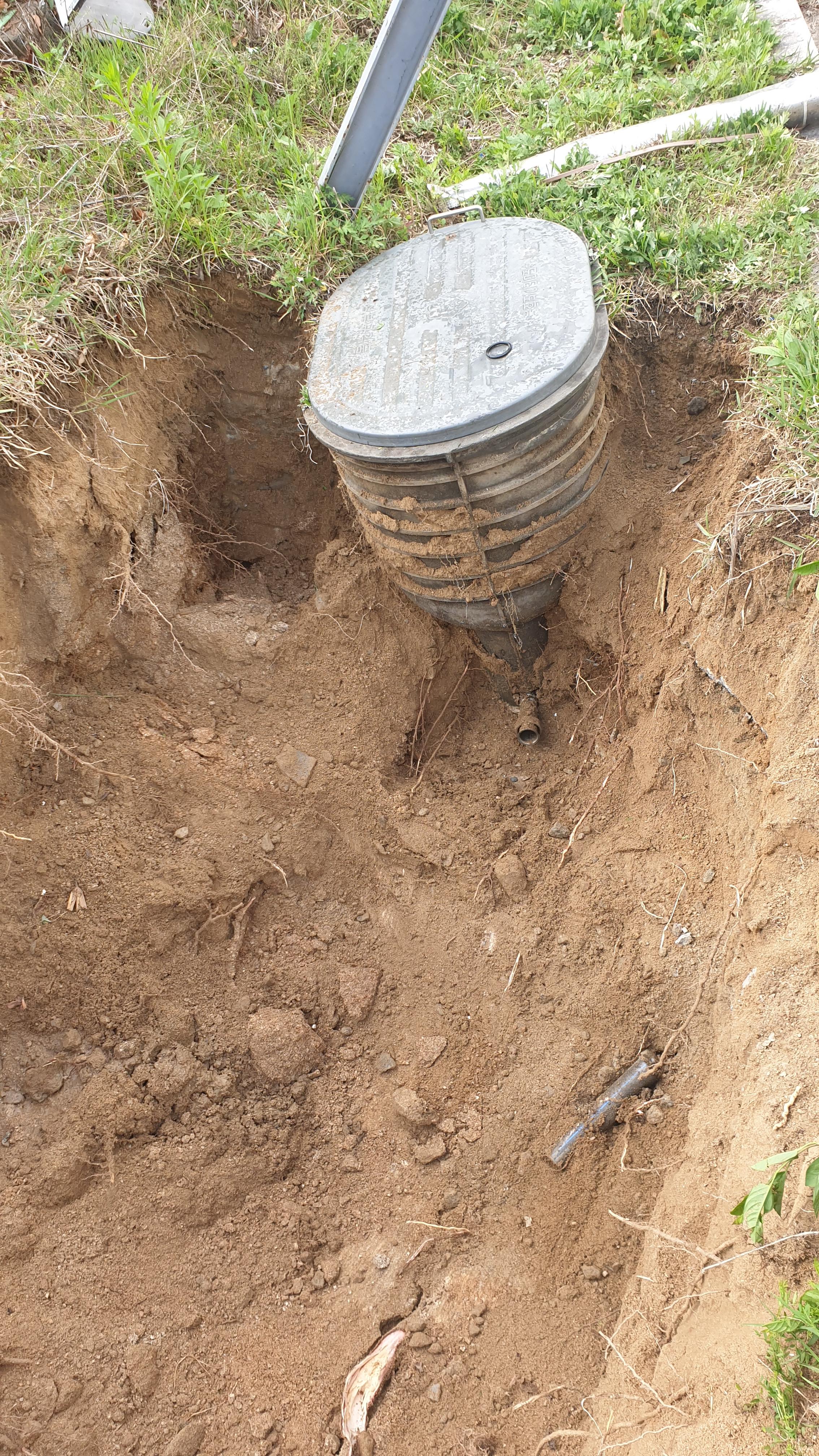

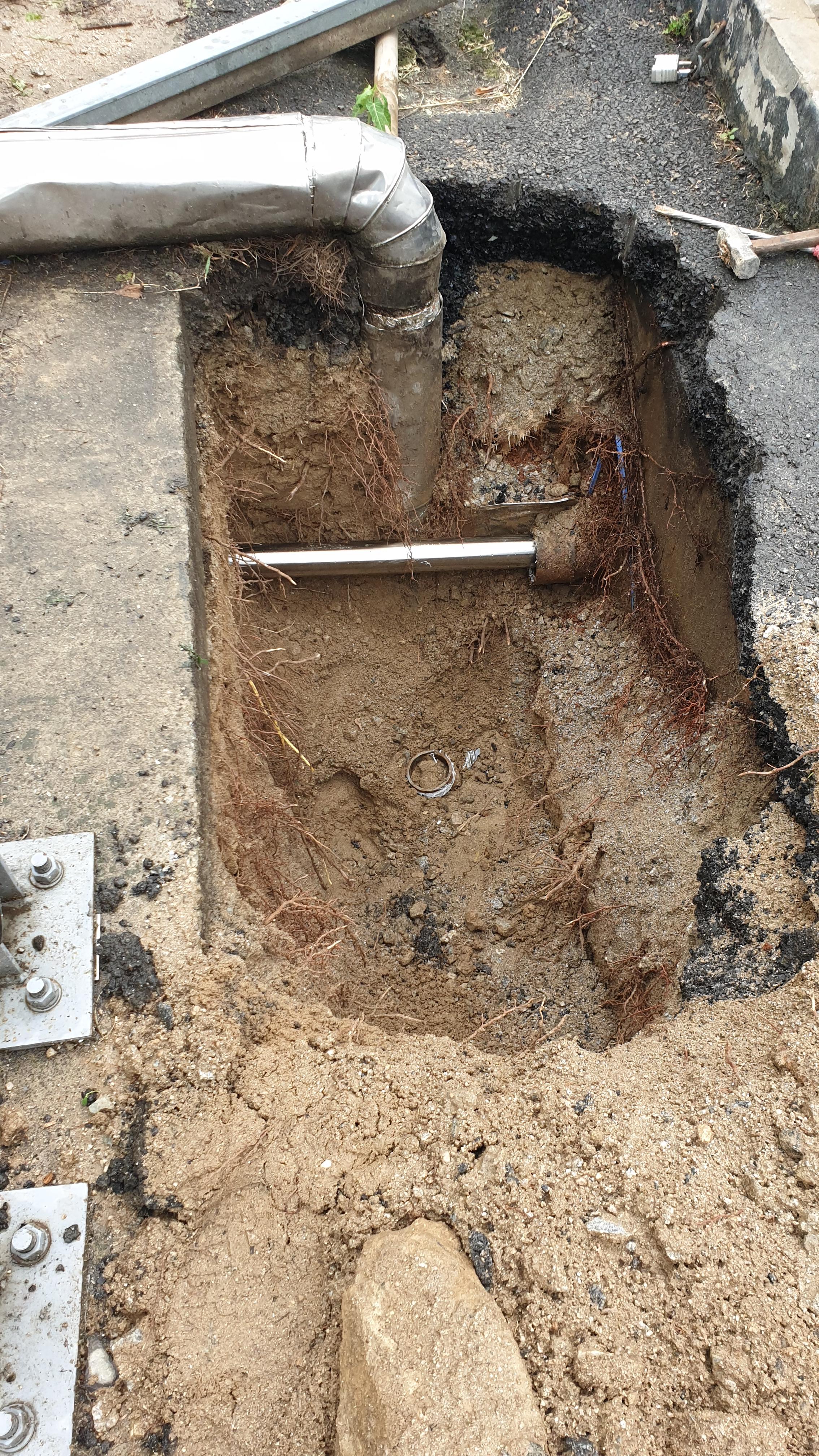

배관연결을 위해 또다시 딸을 파냅니다.

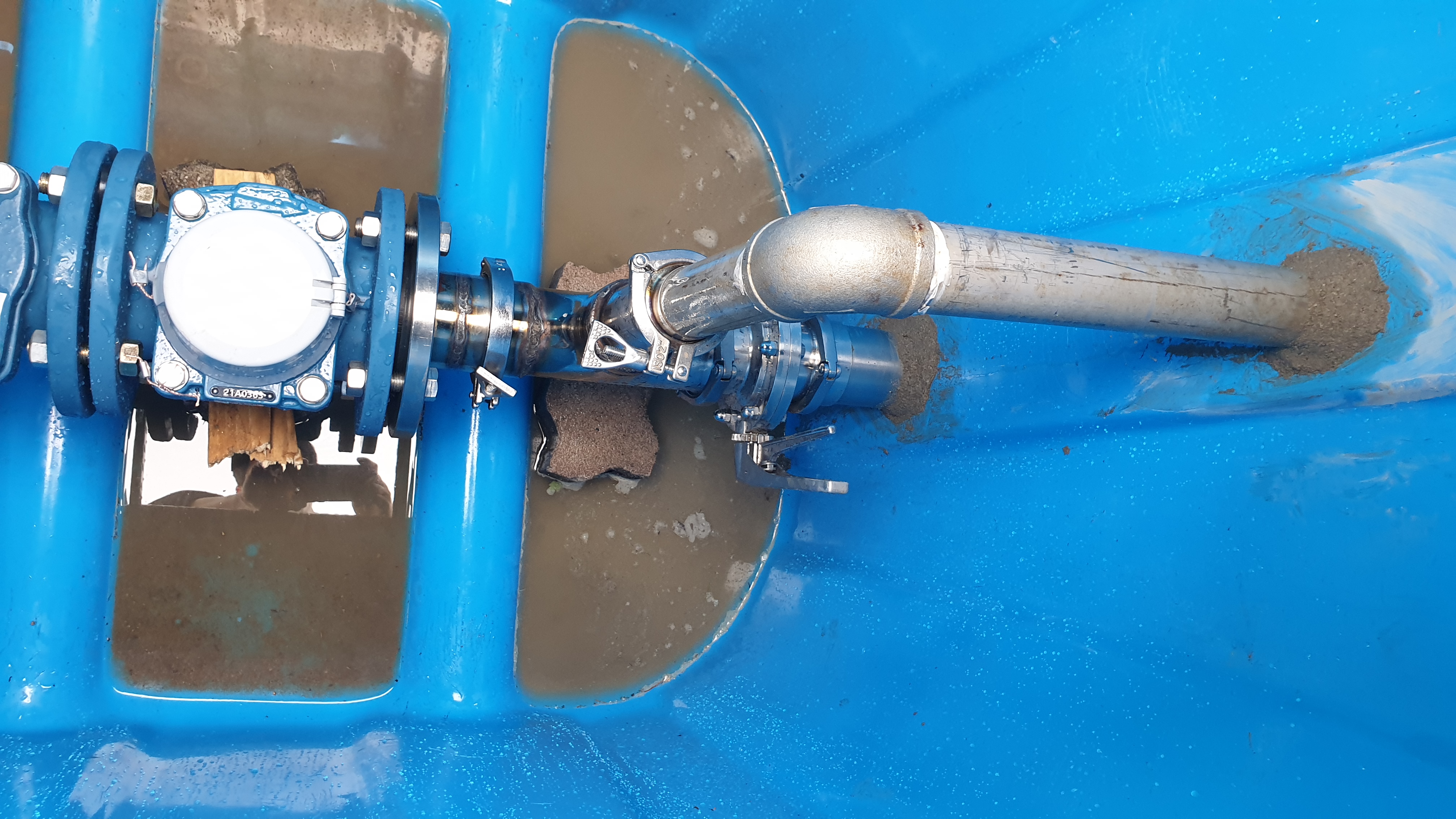

저희는 스텐배관과 쎄니터리 위생배관을 이용해 연결하였습니다.
쎄니터리 배관 연결은 클램프방식이라 조립이 수월합니다.
연결부에 별도의 용접이 필요 없습니다.
기존 50mm에서 80mm로 교체 공사 끝.
배관사이즈 유량 비교
배관 사이즈 50mm : 시간당 10톤 내외, 수압:7~8kgf/㎠
배관 사이즈 80mm : 시간당 130톤 내외, 수압:7~8kgf/㎠
수압은 배관사이즈와 상관이 없습니다.
유량의 차이는 엄청납니다.

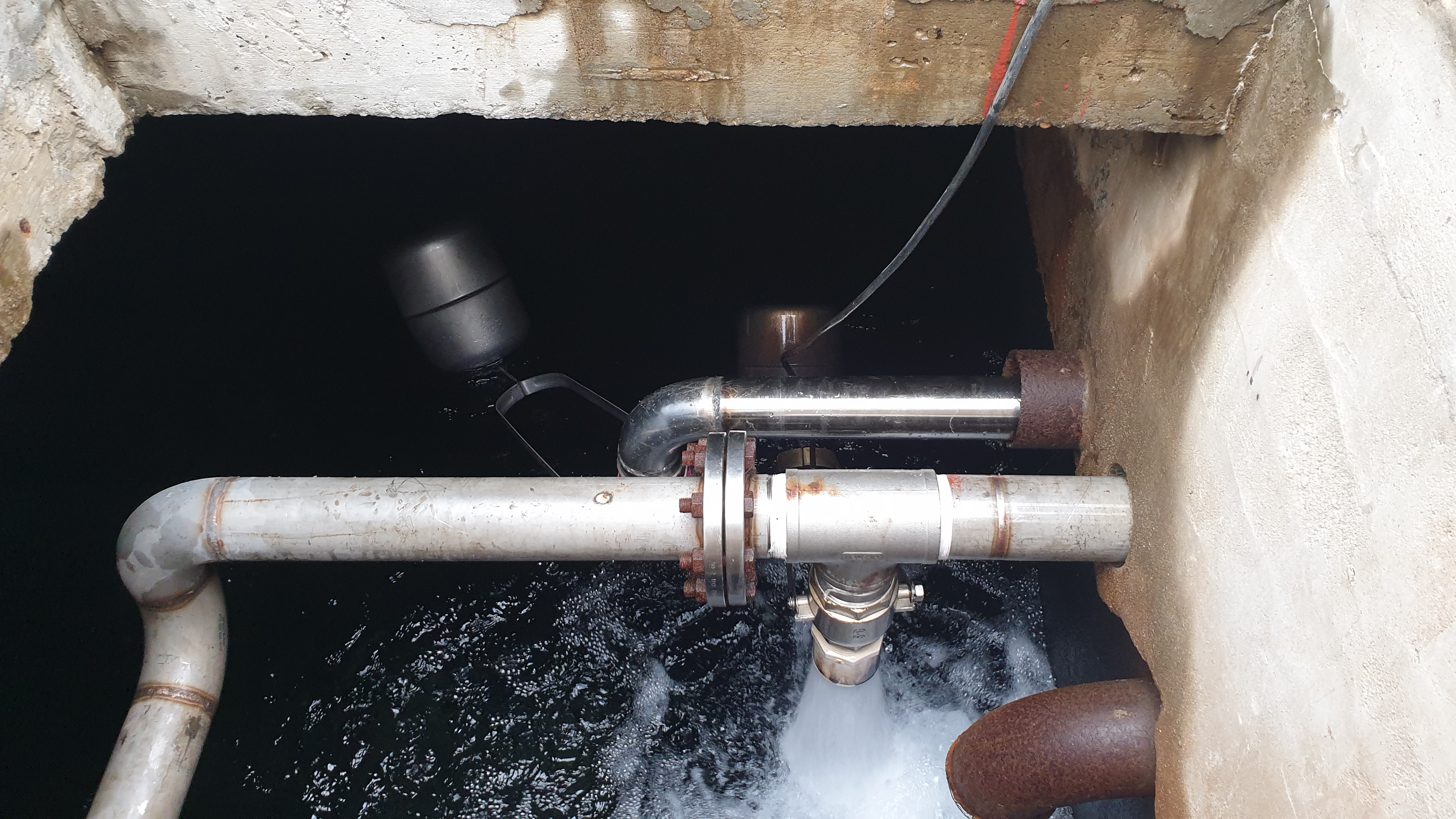

500톤 저수조에 만수까지 채우는데 3시간이 안 걸렸습니다.
상부의 여유고를 빼면 430톤 정도의 저수조입니다.
배관 확장공사 끝.
상수도 수압의 정의
- 동수압과 정수압: 동수압은 물이 흐를 때의 압력, 정수압은 정지된 물에서의 압력을 의미.
- 압력 단위: 수압은 메가파스칼(MPa) 또는 킬로파스칼(kPa)로 측정.
1,000 kPa는 1 MPa에 해당하며, 1 MPa는 약 10 bar에 해당.
정상적인 수압 범위
- 정상 수압: 수압계로 측정했을 때 약 3 kgf/㎠ 전후가 정상.
1.5 kgf/㎠ 이하로 떨어지면 수압이 약하다고 느낄 수 있습니다. - 최소 동수압 기준: 급수관을 분기하는 지점에서 최소 동수압은 150 kPa(약 1.53 kgf/㎠) 이상이어야 합니다.
수압에 영향을 미치는 요인
- 지리적 거리와 고저차: 정수장과의 거리, 고저차에 따라 수압이 달라집니다.
- 건물의 층수: 고층 건물에서는 자연 수압만으로 물 공급이 어려워 가압펌프를 사용.
- 가압펌프의 사용: 아파트와 같은 고층 건물에서는 가압펌프를 통해 수압을 일정하게 유지.
